TOC降解器

一、用途

       本装置适用于电子工业超纯水系统作流水杀菌用，也适用于医药食品、饮料、化学、化妆品等工业原料水、洗净水系统作流水杀菌用，对机关团体、酒店、高层楼宇、游泳池、公共场所等供水系统，也是理想的卫生防疫消毒设备。

 二、工作原理

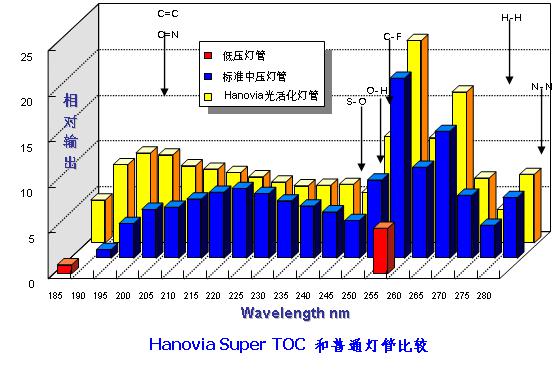

TOC降解器中装有多根可产生185nm波长的紫外灯管，当纯水用185nm紫外光直接照射时，水中TOC与光子直接碰撞的几率很低，靠水中TOC杂质直接吸收185nm紫外光光子能量再分解并形成C02逸出是很困难的，所以可以认为185nm紫外光降解水中TOC时185nm紫外光先与水作用，引起水的均裂反应。因而185nm紫外光照射水时，在185nm紫外光所能照射的范围内可以产生中间体HO-,H和eaq(水合电子)，这些活性中间体再与水中有机物发生亲电、亲核或电子转移反应，引起水中有机物的降解和矿化，并使其TOC浓度降低。

紫外线TOC消毒特点

波长在185-400nm之间的紫外线(也称紫外线C)有强大的杀菌效果，其中波长为260nm时杀菌效果最佳。在这些波长范围内，紫外线通过穿透微生物的细胞.膜，破坏微生物的DNA，使得微生物不能继续繁殖再生，从而有效地达到杀灭的效果。

相比其他杀菌方法，紫外线有很多明显的优势。特别是与化学杀菌剂不同处在于，紫外线杀菌不会将有毒物质和残余物质带入纯化水中，不会改变流体的化学成分、气味和pH值。这一特点在制药业和相关行业至关重要——进水的化学剂量往往能改变产品的特性。

San、紫外线杀菌器的优点和用途

紫外线杀菌器的优点在于设计精巧，结构紧凑，占地面积小;杀菌器效果好，能力强，而且没污染。所以它能够适用于许多行业，例如，电子工业超纯水系统作流水杀菌用，也适用于医药、食品、饮料、化学 、化妆品、海水养殖等工业原料水，饮用纯净水，矿泉水，山泉水，洗净水系统作流水杀菌用。另外，对机关团体，高.级饭店，公共场所等供水系统，也是很好的卫生防疫消毒设备。

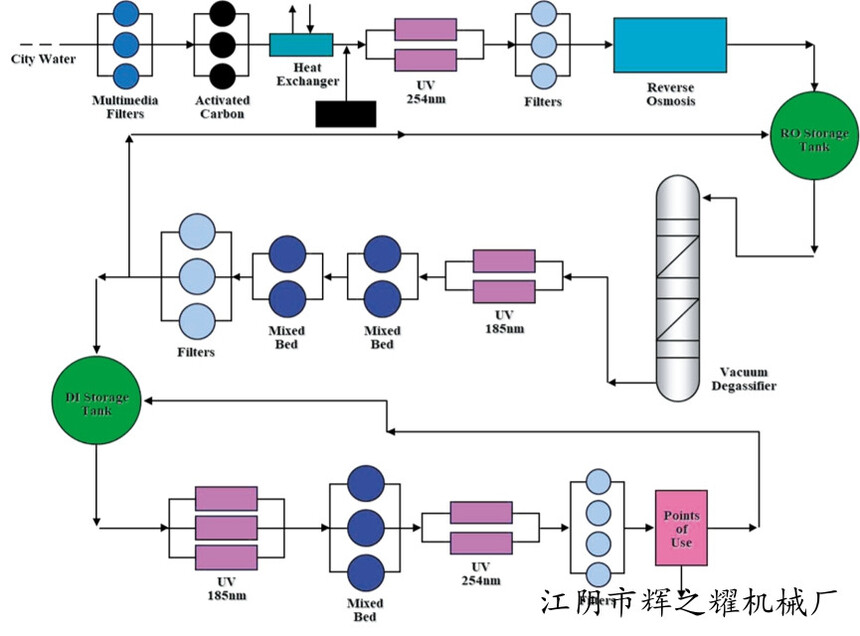

以制药行业用超纯水为例，越来越多的制药生产厂家需要遵照各种生产标准和产品质量标准，制药、营养品、化妆品、医疗保健和生物科技等行业的纯化水质量标准也变得越来越严格。在纯化水制备过程中，紫外线技术将杀菌、降解TOC和脱除余lv结合起来以确保更高品质的纯化水，同时紫外线技术的应用可以有效地减少生产厂家对化学消毒剂的依赖，避免反渗透膜的生物污染

四、结构说明

 1、本装置是卧式结构，主要由杀菌器、控制箱及电气等部分组成。

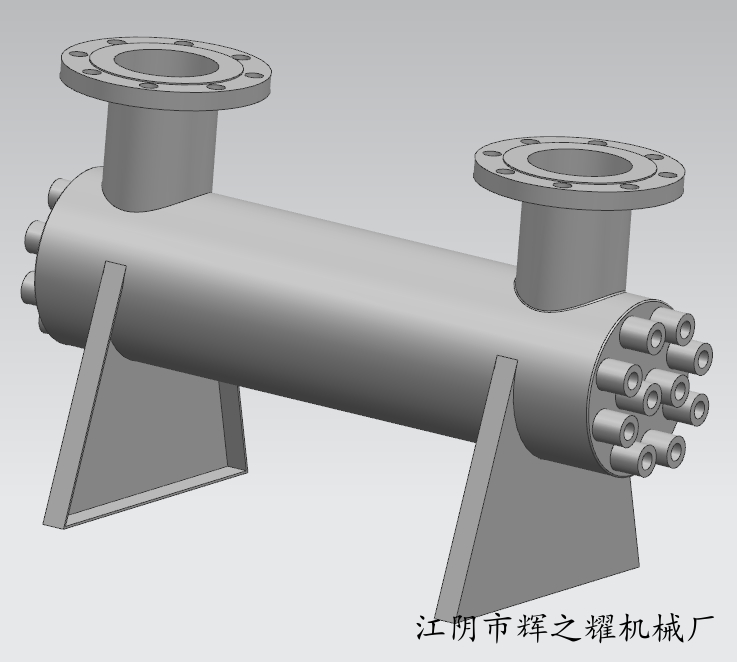

 2、杀菌器是由一个微炭奥氏不锈钢制成的耐压容器，对紫外线具有较高的反射率，紫外线杀菌灯装在穿过筒体的石英管内，灯管表面不直接与水接触，减少了水温对灯管表面温度的影响。为提高杀菌效果，石英管可很方便地装卸，两端用O型密封圈密封，由螺帽锁紧。

 3、电控箱体是由簿钢板制成。控制面板上装有电压表、电源开关、工作指示灯、灯管故障指示灯，镇流器等电气元件装在控制箱内。

五、安装方式

1、在安装本装置前，请先测量安装点的电压！请保持在180V-230V以内以保证灯管镇流器工作正常！

2、本装置，其左右两侧至少有一方面应留出约1.5米的空间，以便装卸石英套管和杀菌灯，然后进行出、入水口的配管。

 3、将进出口接上后通水，目视检查螺帽接头处是否有渗漏？如有渗漏，请将螺帽拧紧或检查密封圈有没有破裂，拧紧螺帽时切勿用力过猛，防止弄破玻璃管。若通水5分钟后确定无渗漏即可进行下面的安装步骤。

 4、将紫外线灯管穿过有孔螺帽放入石英套管内。将电控柜外接四芯白色插头对接上紫外线灯管，对接时按颜色分组。对接时，应双手分别拿着灯管带针头的一端和四芯插头，慢慢对插，防止灯管与石英灯套管之间碰撞而破碎。

 5、装置的支架必须接地。

六、操作与使用

 1、关上阀门，接通电源，（注：红色为电源指示灯，绿色为灯管工作指示灯）

 2、按动电源开关，电源和紫外线灯管工作指示灯亮。

 3、电路正常后使反应器通水即可使用。

 4、停止工作时需先切断水流，然后关闭电源，以免未杀菌的水流出杀菌器污染下道工序的产品水。

 5、本装置用于一般水杀菌时，必须注意水源的透明度，必要时应对水源进行沉淀和过滤等预处理，以去除杂质和悬浮物或降低流量以取得相应的杀菌效果。

 6、使用需短暂停止时，可使灯管继续点燃，但流水系统需维持7-8升/时的流量，以避免灯管表面温度上升而降低杀菌效率。

7、为了确保设备消毒效果，必须定期(根据现场实际情况间隔2—3个星期时间)将石英套管取出进行人工清洗。清洗人员应戴上橡胶手套用抹布擦洗玻璃套管表面(清洗剂弱酸或市售玻璃清洗液等). 将玻璃套管表面的污垢清洗掉后再清水冲洗玻璃套管表面。（清洗后安装见安装要点）

七、维护及修理

 1、当正常工作中某个故障指示灯（绿色）亮时，（或LED绿色工作指示灯熄灭即）说明此根灯管出现故障，应切断电源和水源排除故障后再继续投入使用。

 2、如需更换石英套管或“O”形圈时，先取出紫外线灯管，将两端螺帽卸下，取出密封圈后再取出灯石英套管，取灯管和石英套管时必须有两工作人员维护，一边一人，一推一拉，过程中防止套管脱落而碰破其它套管。

 3、更换好套管后应检查是否有漏水，如有则拧紧螺母或装好密封圈。

 4、更换新灯管和石英套管时维修时应切断电源和水源。

 5、电源插座必须带接地线，插座前必须装空气开关。

八、注意事项：

1、严禁频繁启动紫外线杀菌仪，特别是在短时间内，以确保紫外灯管寿命。

2、检查灯管时，应注意保护眼睛不被伤害。

3、紫外线灯管使用寿命为6000小时----12000小时。
